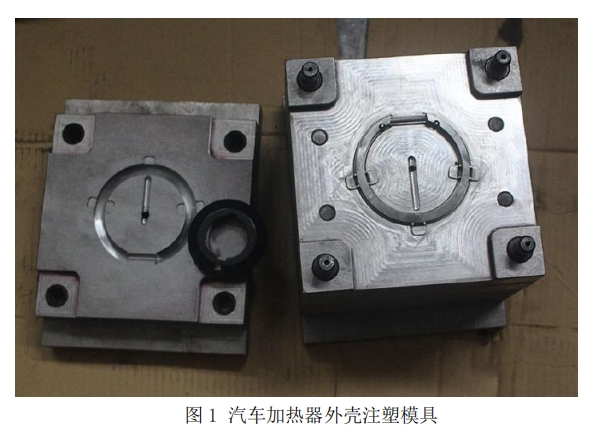

一種汽車加熱器外殼注塑模具成果應用領域為注塑加工技術領域，實施方案是包括定模組件、動模組件、斜導柱側向抽芯裝置、順序側抽芯機構、傾斜側壁側抽芯滑塊塑件內一邊向上運動一邊水平側抽的抽芯機構，定模組件的型腔、動模組件的型芯、斜導柱側向抽芯裝置的側型芯、傾斜側壁側抽芯滑塊、共同圍成散熱器外殼的形體空腔。本散熱器外殼注塑模具針對腔體內部有不利于直接推出的傾斜側壁，該散熱器外殼采用一模一腔布局。該成果主要參數性能指標：
（1）順序側抽芯機構,實現擺勾機構一次推出傾斜方孔型芯，二次推出側壁側抽芯滑塊機構。
（2）傾斜側壁側抽芯滑塊塑件內一邊向上推出一邊水平側抽的抽芯機構。
為了解決塑件在推出過程中燕尾型滑塊與傾斜側壁側抽芯滑塊運動干涉問題，通過擺勾機構，一次推出時，燕尾型滑塊側抽芯機構將傾斜方孔型芯向內側斜向上方抽出后停止運動，二次推出時，傾斜側壁側抽芯滑塊繼續向上運動，將傾斜方孔型芯上方空出，為傾斜側壁側抽芯滑塊提供水平移動空間，實現順序側抽芯運動，良好的市場前景。
