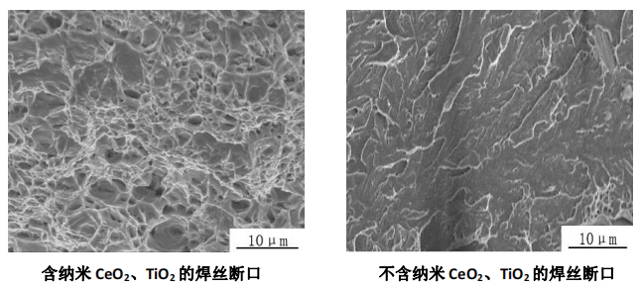

一種低鉻鎳鐵素體不銹鋼的焊接方法，該方法含納米氧化鈰（CeO2）、氧化鈦（TiO2）的焊絲，CeO2 尺寸為 20nm，純度 99.9%。TiO2 尺寸為 35nm，純度 99.9%。各組分及重量比為：C≤0.07，Si≤1.0，Mn≤2.0，Cr 17.0～19.0，Ni 8.0～11.0，Mo、Cu、Ti、S≤0.03，P≤0.035。CeO2 0.35～0.4，TiO2 0.1～0.9。優(yōu)點(diǎn)是：用該焊絲焊接 409L 不銹鋼時(shí)試件的熔敷金屬的下屈服強度為 312.72～401.89MPa，抗拉強度為 503.03～536.68MPa，斷后伸長(cháng)率為 27%～35%，沖擊功為 20.66～36.21 倍。較沒(méi)有加入 CeO2 /TiO2 的焊絲比，熔敷金屬的下屈服強度提高了0.9～1.45 倍，抗拉強度提高了 0.32～0.41 倍，斷后伸長(cháng)率提高了 0.42～0.84 倍，沖擊功提高了 6.05～11.35 倍。從本項目的實(shí)施例中得知，該焊絲性?xún)r(jià)比高，因此該焊絲具有良好的產(chǎn)業(yè)化前景。
