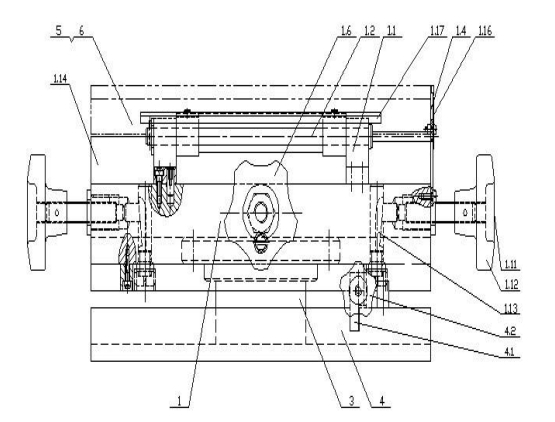

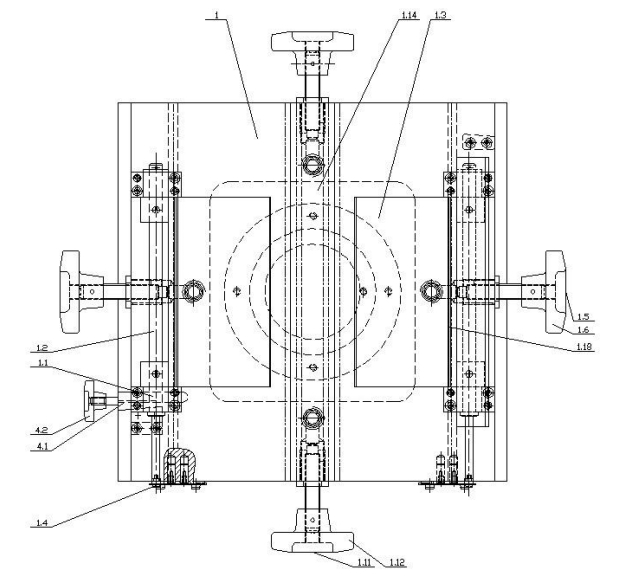

一種試板焊接工裝，包括夾具體（1）、法蘭盤（2）、支撐柱（3）和底座（4），夾具體橫向縱向均對稱設置，其上表面設有支撐架（1.1）、支撐板（1.3）和鉸接軸（1.2）；刻度盤（1.4）固定安裝在前立面上；左右立面分別設置有角度調節裝置（1.5）；前后立面分別設置有墊塊升降調節裝置（1.11）；法蘭盤與夾具體固定連接；支撐柱一端與法蘭盤通過軸承（2.1）連接，另一端固定連接于底座；底座上表面設有與設置在夾具體底面的定位塊（1.15）配合的鎖緊裝置（4.1）。本試板焊接工裝能夠輕易、準確調節試板至需要的焊接反變形角度，并適用于不同的試板，提高了焊接效率的同時可以減輕焊接人員的勞動強度。
